Mobile mapping
Slimme oplossingen voor mobile mapping
Bij Momaso maken we gebruik van diverse geavanceerde scanners om elke omgeving efficiënt en nauwkeurig in kaart te brengen. Afhankelijk van de locatie en het doel kiezen we de beste technologie, van draagbare scanners tot drones. Hieronder lichten we onze belangrijkste scanners toe.

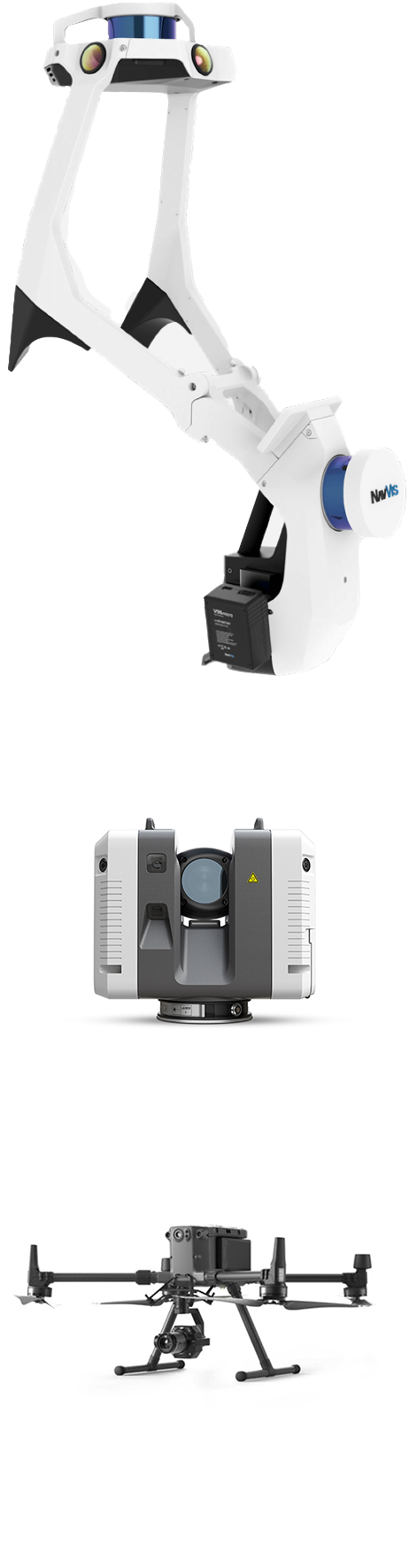

VLX
Onze meest gebruikte scanner is de VLX. Dit is het eerste draagbare mapping device met de kwaliteit van een statische scanner. De Navvis VLX heeft 2 lidar scanners aan boord die elk 300.000 punten per seconden afvuren i.c.m. vier 20 megapixel camera’s. Doordat de camera’s met de scan meewerken zullen de pointclouds altijd in kleur worden afgeleverd en zijn er 360° foto’s beschikbaar tot op elke meter. Dit zorgt ervoor dat de pointcloud fotorealistisch wordt.
Daarbij verzamelt de VLX op een dynamische manier zijn data, hierdoor zijn schaduwvorming en het ontbreken van data verleden tijd. De techniek die dit mogelijk maakt heet SLAM. Simultaneous Localization And Mapping deze techniek zorgt ervoor dat de scanner bewegend door een ruimte kan gaan zonder dat de kwaliteit van de scan in het geding komt. Doordat de VLX draagbaar is zijn alle plaatsen snel te bereiken en te mappen. Dit heeft vooral voordelen bij kleinere ruimtes en trappen. Deze uitdagingen voor statische scanners zijn met de VLX getackeld. Het Closed Loop systeem waarborgt de accuratie en minimaliseert drift.
Doordat de VLX draagbaar en dynamisch is, is de tijd op locatie vaak verminderd met een factor 8 of 10. Dit is prettig op locaties waar veel verkeer doorheen kruist. Ook zien we deze tijdswinst terug in de prijs, welke voordeliger zal uitvallen dan met statisch scannen.
RTC360
De Leica RTC360 laserscanner maakt 3D realiteit vastleggen sneller dan ooit tevoren.
Met een meetsnelheid tot 2 miljoen punten per seconde en geavanceerde HDR beeldvormingssysteem, het creëren van gekleurde 3D-puntenwolken kunnen worden voltooid in onder de 2 minuten. Plus, geautomatiseerd doelloze veldregistratie (op basis van VIS technologie) en de naadloze, geautomatiseerde overdracht van gegevens van site naar kantoor vermindert de tijd die in het veld wordt doorgebracht en productiviteit verder te maximaliseren.
Klein en lichtgewicht, de Leica RTC360 het draagbare ontwerp van de scanner en opvouwbaar statief betekent dat het compact genoeg is om te passen in de meeste rugzakken, klaar om mee te nemen.
Nauwkeurig
Gegevens met weinig ruis zorgen voor betere beelden, wat resulteert in scherpe scans van hoge kwaliteit die zijn rijk aan details en klaar voor gebruik in een scala aan toepassingen. Gecombineerd met Cyclone FIELD 360-software voor geautomatiseerd registratie in het veld, de Leica RTC360 scanner biedt een uitstekende precisie die ter plaatse kan worden gecontroleerd.
DJI Matrice 300 + P1 Camera
De DJI Zenmuse P1 maakt gebruik van een global shutter en het gloednieuwe TimeSync 2.0 systeem, die de tijd tussen modules synchroniseert op microseconde niveau. Dit zorgt ervoor dat gebruikers centimeter-nauwkeurige data gecombineerd met de real-time positie direct in de metadata van de foto krijgen.
Dit systeem zorgt ervoor dat 3d mapping van hoge objecten automatisch kan gebeuren. Deze functie zorgt ervoor dat de Gimbal automatisch draait om foto's te maken op de gewenste hoeken.
- Missie resultaten zullen automatisch worden verbonden met de Missienaam en Missietijd.
- Een gecentraliseerde opslag voor foto's, GNSS data en TimeStamps.MRK bestanden.
- The afbeelding metadata bevat de camera's intrinsieke en extrinsieke parameters en de status van de RTK.
Verifieer meteen de kwaliteit van uw data direct na de vlucht door te kijken naar de positie gegevens en de hoeveelheid foto's die genomen zijn, net zoals de RTK status en positienauwkeurigheid.
- Sensor grootte Foto's: 35.9x24mm(Full frame)
- Sensor grootte Video's: 34x19mm
- Pixel grootte van: 4.4 μm
Toepassingen van mobile mapping in de praktijk
Mobile mapping biedt vele mogelijkheden voor uiteenlopende sectoren. Denk aan bouwprojecten, vastgoedbeheer, facility management en infrastructuurinspecties. Doordat 3D-scans gecombineerd worden met visuele data, kunnen gebruikers virtuele rondleidingen maken, metingen uitvoeren en situaties op afstand analyseren.
Bij Momaso passen we mobile mapping onder andere toe in renovatieprojecten van kantoorgebouwen, het digitaliseren van monumentale panden en het inspecteren van industriële installaties. Dankzij de snelheid van scannen én het minimaliseren van verstoring op locatie, is mobile mapping een efficiënt en kosteneffectief alternatief voor traditionele meetsystemen. Bovendien wordt de verkregen data eenvoudig geïntegreerd in CAD- en BIM-systemen, wat de samenwerking tussen verschillende projectpartners bevordert.
Mobile mapping nodig? Neem contact op!
Wilt u uw gebouw snel en nauwkeurig in kaart brengen? Met onze indoor mobile mapping-technieken bieden wij u een efficiënte en betrouwbare oplossing. Neem vrijblijvend contact met ons op voor een persoonlijk gesprek over de mogelijkheden voor uw project of download onze brochure voor meer informatie.
